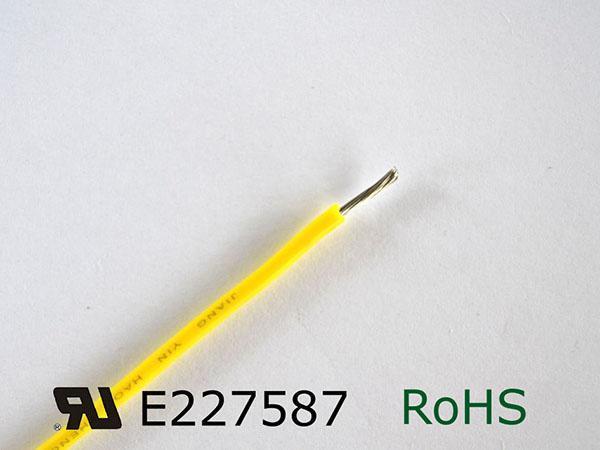

UL 3536 Силиконовый изолированный провод
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение: 600 В
Диапазон температур: -60 ℃ ~ + 150 ℃
Испытательное напряжение: 2000В
Проводник: луженая медь
Изолятор: силикон
Цвета: Белый-Синий-Красный-Черный-Коричневый-Желтый-Зеленый-Прозрачный-Желтый / Зеленый
Применение: Внутренняя проводка приборов, полностью закрытая.
| Проводник | Изолятор | Электрические характеристики | ||||
| Спекуляция AWG | Конструкция проводника NO.×φmm |
Диаметр мм | Номинальная толщина ,мм | Номинальный диаметр мм | Макс.диаметр мм | Макс. сопротивление проводника при темп . 20° C (Ом/км) |
| 0.5 | 28/0.15 20/0.18 | 0.93 | 0.76 | 2.5 | 2.7 | 40.1 |
| 0.75 | 24/0.20 42/0.15 30/0.18 | 1.13 | 0.76 | 2.8 | 3 | 26.7 |
| 1 | 32/0.20 | 1.31 | 0.76 | 2.9 | 3.1 | 20 |
| 1.5 | 30/0.25 | 1.58 | 0.76 | 3.2 | 3.4 | 13.7 |
| 2 | 41/0.25 | 1.85 | 0.76 | 3.5 | 3.8 | 9.9 |
| 2.5 | 49/0.25 | 2.06 | 0.76 | 3.7 | 4 | 8.21 |
| 4 | 56/0.30 | 2.6 | 0.76 | 4.5 | 4.8 | 5.09 |
