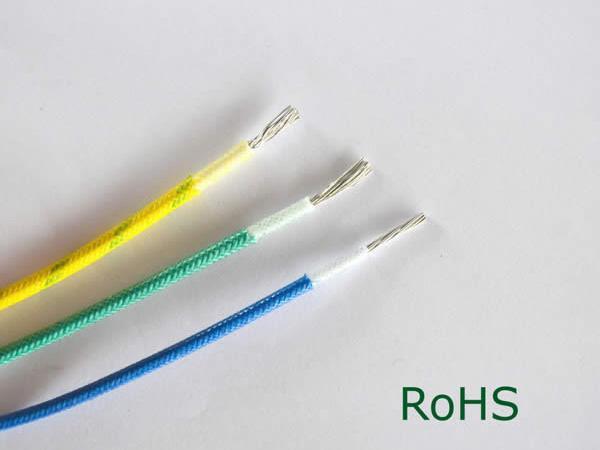

Подводящий провод с силиконовой изоляцией в оплётке из стекловолокна
Характеристики
1. Испытательное напряжение: 2 кВ - 15 кВ
2. Номинальное напряжение: 500/600В
3. Температурный диапазон: -60°C ~ +200°C
4. Оплетка: стекловолокно
5. Изоляция: силиконовая резина
6. Жила: луженая медь
7. Цвет: белый, синий, красный, черный, коричневый, желтый, зеленый, прозрачный или желто-зеленый
8. Применение: Подводящий провод используется в различных электрических устройствах и электродвигателях переменного тока класса F или H с номинальным напряжением не более 10 кВ.
| Номинальная площадь сечения(мм)2 | Количество жил×диаметр жилы(мм) | Толщина изоляции(мм) | Макс. внешний диаметр(мм) | ||||||
| 500B | 1000B | 3000B | 6000B | 500B | 1000B | 3000B | 6000B | ||
| 0.3 | 16/0.15 | 0.4 | 0.6 | 1.95 | 2.3 | ||||
| 0.4 | 23/0.15 | 0.4 | 0.6 | 2.1 | 2.6 | ||||
| 0.5 | 28/0.15 | 0.4 | 0.6 | 2.2 | 2.8 | ||||
| 0.75 | 24/0.20 | 0.4 | 0.6 | 2.4 | 3.1 | ||||
| 1 | 32/0.20 | 0.4 | 0.6 | 2.6 | 3.2 | ||||
| 1.5 | 30/0.25 | 0.4 | 0.6 | 2.9 | 3.5 | ||||
| 2.5 | 49/0.25 | 0.6 | 0.8 | 3.7 | 4.1 | ||||
| 4 | 56/0.30 | 0.6 | 0.8 | 4.3 | 4.6 | ||||
| 6 | 84/0.30 | 0.8 | 1 | 3 | 4 | 5 | 5.5 | 11.5 | 13.5 |
| 10 | 84/0.30 | 0.8 | 1 | 3 | 4 | 6.6 | 6.8 | 12.5 | 14.5 |
| 16 | 126/0.40 | 1 | 1.2 | 3.2 | 4.5 | 8 | 8.4 | 14.5 | 17 |
| 25 | 196/0.40 | 1 | 1.2 | 3.2 | 4.5 | 10 | 10.4 | 16 | 18.5 |
| 35 | 276/0.40 | 1.2 | 1.4 | 3.4 | 5 | 11 | 11.5 | 18 | 21 |
| 50 | 396/0.40 | 0.4 | 1.6 | 3.4 | 5 | 13.5 | 14 | 20 | 23 |
| 70 | 360/0.50 | 1.4 | 1.6 | 3.6 | 5 | 14.5 | 16 | 23 | 26 |
| 95 | 475/0.50 | 1.6 | 1.8 | 3.6 | 5 | 18.5 | 19 | 25 | 28 |
HAOCHENG WIRE & CABLE является профессиональным китайским производителем подводящих проводов с силиконовой изоляцией в оплётке из стекловолокна. Наша компания поставляет широкий спектр продукции, который также включает силиконовые нагревательные пластины, гибкие кабели с силиконовой изоляцией, двухжильные подводящие провода и многое другое.
