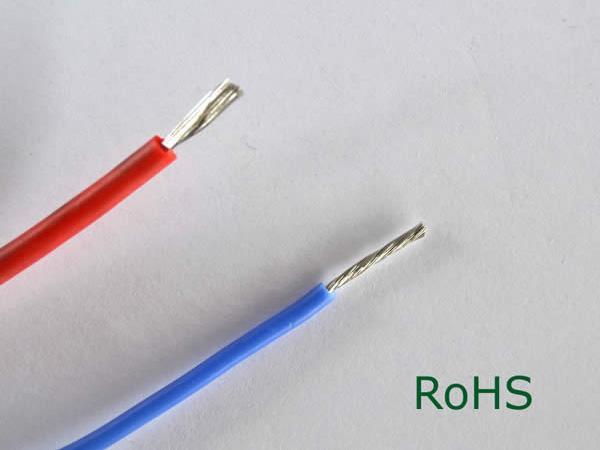

Выводной провод обмотки двигателя с силиконовой изоляцией

Запрос от

Выводные провода с силиконовой изоляцией подходят к электродвигателям класса F или H. Номинальное напряжение провода находится в диапазоне 500В - 1000В, а испытательное - 2000В - 6000В. Провода способны выдерживать температуру от -60°C до +180°С. Проводник выполнен из голой или луженой меди, а изолятор изготовлен из силиконового каучука. Товар поставляется в белом, синем, красном, черном, коричневом, желтом, зеленом и желто-зеленом цвете, а также в прозрачной оболочке.

Технические параметры
Номинальная площадь сечени(мм)2 Количество жил×диаметр жилы(мм) Толщина изоляции(мм) Номинальный диаметр(мм) Макс. внешний диаметр(мм) Макс. сопротивление проводника притемп. 20° C(Ом/км)
500B 1000B 500B 1000B 500B 1000B Голая медь Луженая медь
0.12 7/0.15 0.6 0.8 1.65 2.05 1.9 2.36 150 163
0.2 12/0.15 0.6 0.8 1.8 2.2 2.07 2.53 92.3 95
0.3 16/0.15 0.6 0.8 1.9 2.3 2.19 2.65 69.2 71.2
0.4 23/0.15 0.8 1 2.4 2.8 2.76 3.22 48.2 49.6
0.5 16/0.20 0.8 1 2.53 2.93 2.91 3.37 39 40.1
0.75 24/0.20 1 1.2 3.14 3.54 3.6 4.07 26 26.7
1 32/0.20 1 1.2 3.32 3.72 3.8 4.28 19.5 20.2
1.5 30/0.25 1 1.2 3.6 4 4.14 4.6 13.3 13.7
2 40/0.25 1 1.2 3.84 4.24 4.42 4.87 9.6 9.9
2.5 49/0.25 1 1.2 4 4.4 4.6 5.06 7.98 8.21
4 56/0.30 1.2 1.4 5 5.4 5.74 6.2 4.95 5.09
6 84/0.30 1.2 1.4 6 6.4 6.9 7.36 3.3 3.39
10 84/0.40 1.4 1.6 7.4 7.8 8.5 8.97 1.91 1.95
16 126/0.40 1.4 1.6 8.5 8.9 9.78 10.23 1.21 1.24
25 196/0.40 1.6 1.8 10.3 10.7 11.84 12.31 0.78 0.795
35 276/0.40 1.8 2 12.1 12.5 13.92 14.38 0.554 0.565
50 396/0.40 2 2.2 14.3 14.7 16.44 16.91 0.386 0.393
70 360/0.50 2 2.2 16.4 16.8 18.86 19.32 0.272 0.277
95 475/0.50 2.2 2.4 18.9 19.3 21.74 22.2 0.206 0.21
120 608/0.50 2.2 2.4 20.4 20.8 23.46 23.92 0.161 0.164

HAOCHENG WIRE & CABLE является профессиональным китайским производителем и поставщиком выводных проводов обмотки двигателя с силиконовой изоляцией. Мы предоставляем широкий ассортимент продукции, который включает провода с ПВХ изоляцией, многожильные кабели, термостойкие кабели и многое другое.
