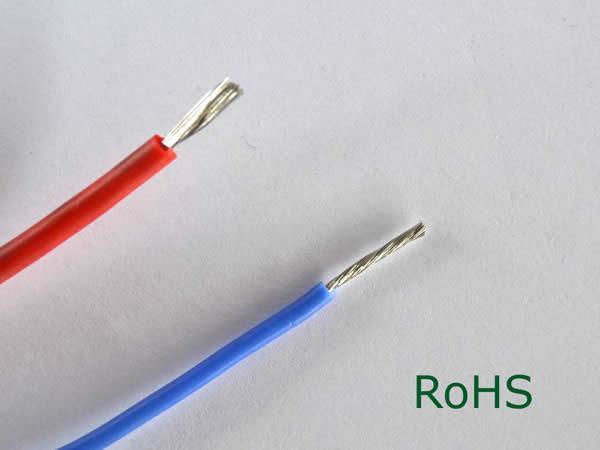

Высоковольтный подводящий провод в силиконовой изоляции JGG
Характеристики
1. Испытательное напряжение: 12кВ~20кВ
2. Номинальное напряжение: 6кВ~10кВ
3. Температурный диапазон: -60°C ~ +180°C
4. Изоляция: силиконовая резина
5. Жила: голая или луженая медь
6. Цвет: белый, синий, красный, черный, коричневый, желтый, зеленый
7. Применение: Подводящие провода данной серии могут быть использованы в двигателях класса F или H, а также в электроприборах с номинальным напряжением не более 6 кВ или 10 кВ.
| Номинальная площадь сечени(мм)2 | Количество жил×диаметр жилы(мм) | Толщина изоляции(мм) | Номинальный диаметр(мм) | Макс. внешний диаметр(мм) | Макс. сопротивление проводника притемп. 20° C(Ом/км) | ||||
| 6000B | 10000B | 6000B | 10000B | 6000B | 10000B | Голая медь | Луженая медь | ||
| 0.5 | 16/0.20 | 2.3 | 2.8 | 5.53 | 6.53 | 6.36 | 7.5 | 39 | 40.1 |
| 0.75 | 24/0.20 | 2.3 | 2.8 | 5.74 | 6.74 | 6.6 | 7.75 | 26 | 26.7 |
| 1 | 32/0.20 | 2.3 | 2.8 | 5.92 | 6.92 | 6.81 | 7.96 | 19.5 | 20 |
| 1.5 | 30/0.25 | 2.5 | 3 | 6.6 | 7.6 | 7.59 | 8.74 | 13.3 | 13.7 |
| 2 | 40/0.25 | 2.5 | 3 | 6.84 | 7.84 | 7.87 | 9.02 | 9.6 | 9.9 |
| 2.5 | 49/0.25 | 2.8 | 3.2 | 7.6 | 8.4 | 8.74 | 9.65 | 7.98 | 8.21 |
| 4 | 56/0.30 | 2.8 | 3.2 | 8.2 | 9 | 9.43 | 10.35 | 4.95 | 5.09 |
| 6 | 84/0.30 | 3 | 3.4 | 9.6 | 10.4 | 11.04 | 11.96 | 3.3 | 3.39 |
| 10 | 84/0.40 | 3 | 3.4 | 10.6 | 11.4 | 12.2 | 13.1 | 1.91 | 1.95 |
| 16 | 126/0.40 | 3.2 | 3.6 | 12.1 | 12.9 | 13.91 | 14.84 | 1.21 | 1.24 |
| 25 | 196/0.40 | 3.2 | 3.6 | 13.5 | 14.3 | 15.52 | 16.44 | 0.78 | 0.795 |
| 35 | 276/0.40 | 3.4 | 3.8 | 15.3 | 16.1 | 17 | 18.52 | 0.554 | 0.565 |
| 50 | 396/0.40 | 3.4 | 3.8 | 17.1 | 17.9 | 19.67 | 20.59 | 0.386 | 0.393 |
| 70 | 360/0.50 | 3.6 | 4 | 19.6 | 20.4 | 22.54 | 23.46 | 0.272 | 0.277 |
| 95 | 475/0.50 | 3.6 | 4 | 21.7 | 22.5 | 24.95 | 25.88 | 0.206 | 0.21 |
| 120 | 608/0.50 | 4 | 5 | 24 | 26 | 27.6 | 29.9 | 0.161 | 0.164 |
HAOCHENG WIRE & CABLE является специализированным китайским производителем высоковольтных подводящих проводов в силиконовой изоляции JGG. Наша компания также предоставляет провода с силиконовой изоляцией стандарта VDE, высоковольтные подводящие провода, провода и кабели с изоляцией из сшитого полиэтилена и многое другое.
