ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение: 600 В
Диапазон температур: -100 ℃ ~ + 250 ℃
O. D. Толерантность: ± 0,10 мм
Испытательное напряжение: 2000В

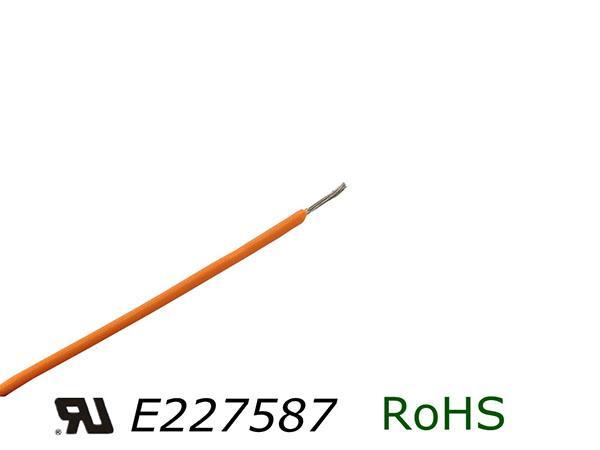

Проводник: никелированная медь, посеребренная медь или никель
Изолятор: PTFE
Цвета: бело-оранжево-черный
Применение: Внутренняя проводка приборов и электронного оборудования.
Проводник | Изолятор | Электрические характеристики | |||
AWG | Конструкция проводника NO.×φmm |
Диаметр мм | Толщина изолятораr |
Общий диаметр мм |
Макс. сопротивление проводника при темп . 20° C (Ом/км) |
26 | 7×0.15 | 0.46 | 0.51 | 1.48 | 150 |
19×0.10 | 0.5 | 0.51 | 1.52 | 150 | |
24 | 7×0.20 | 0.61 | 0.51 | 1.63 | 94.2 |
19×0.12 | 0.6 | 0.51 | 1.62 | 94.2 | |
22 | 7×0.25 | 0.76 | 0.51 | 1.78 | 59.4 |
19×0.15 | 0.76 | 0.51 | 1.78 | 59.4 | |
20 | 7×0.31 | 0.95 | 0.51 | 1.97 | 36.7 |
19×0.19 | 0.96 | 0.51 | 1.98 | 36.7 | |
18 | 7×0.39 | 1.19 | 0.51 | 2.21 | 23.2 |
19×0.235 | 1.18 | 0.51 | 2.2 | 23.2 | |
16 | 7×0.50 | 1.53 | 0.51 | 2.55 | 14.6 |
19×0.30 | 1.51 | 0.51 | 2.53 | 14.6 | |
14 | 19×0.37 | 1.86 | 0.51 | 2.88 | 8.96 |
12 | 19×0.46 | 2.32 | 0.51 | 3.34 | 5.64 |
10 | 37×0.43 | 3.02 | 0.51 | 4.04 | 3.546 |
