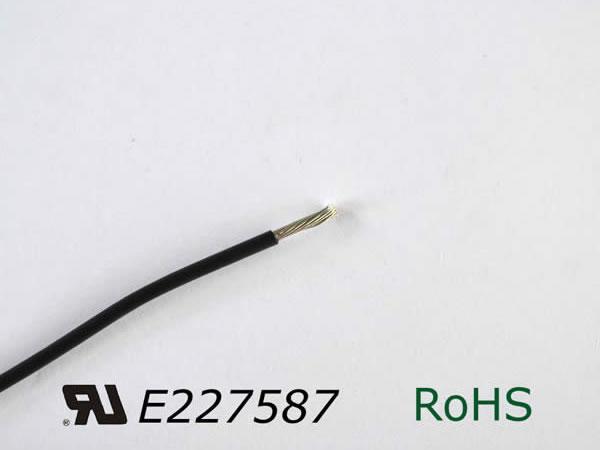

Высоковольтный кабель с тефлоновой изоляцией UL 3239
Характеристики
1. Допуск внешнего диаметра: ±0.10 мм
2. Диапазон температур эксплуатации: -100°C ~ +200°C
3. Номинальное напряжение: 3кВ/6кВ/10кВ/20кВ/30кВ/40кВ/50кВ
4. Изоляция: тефлон FEP (политетрафторэтилен)
5. Жила: луженая медь
6. Цвет: белый, синий, красный, черный, коричневый, желтый, прозрачный
| Жила | Изоляция | Электрические характеристики | |||||||||
| 6кВ | 10 кВ | 20 кВ | 30 кВ | ||||||||
| AWG | Количество жил×диаметр жилы(мм) | Диаметр(мм) | Толщина изоляции(мм) | Общий диаметр(мм) | Толщина изоляции(мм) | Общий диаметр(мм) | Толщина изоляции(мм) | Общий диаметр(мм) | Толщина изоляции(мм) | Общий диаметр(мм) | Макс. сопротивление проводника при темп. 20°C(Ом/км) |
| 28 | 7/0.12 | 0.37 | 0.5 | 1.37 | 0.7 | 1.77 | 0.9 | 2.17 | 1.2 | 2.77 | 237.25 |
| 26 | 7/0.15 | 0.49 | 0.5 | 1.49 | 0.7 | 1.89 | 0.9 | 2.29 | 1.2 | 2.89 | 148.94 |
| 24 | 7/0.20 | 0.6 | 0.5 | 1.6 | 0.7 | 2 | 0.9 | 2.4 | 1.2 | 3 | 93.25 |
| 22 | 7/0.25 | 0.76 | 0.5 | 1.76 | 0.7 | 2.16 | 0.9 | 2.56 | 1.2 | 3.16 | 56.8 |
| 20 | 7/0.30 | 0.91 | 0.5 | 1.91 | 0.7 | 2.31 | 0.9 | 2.71 | 1.2 | 3.31 | 40.1 |
| 18 | 7/0.40 | 1.17 | 0.5 | 2.17 | 0.7 | 2.57 | 0.9 | 2.97 | 1.2 | 3.57 | 23 |
| 16 | 7/0.50 | 1.5 | 0.5 | 2.5 | 0.7 | 2.9 | 0.9 | 3.3 | 1.2 | 3.9 | 14.6 |
| 14 | 43/0.25 | 1.83 | 0.5 | 2.83 | 0.7 | 3.23 | 0.9 | 3.63 | 1.2 | 4.23 | 9.9 |
Будучи специализированным китайским производителем высоковольтных кабелей с тефлоновой изоляцией, наша компания также предоставляет провода с ПВХ изоляцией, многожильные кабели, силиконовые нагревательные пластины, провода заземления для систем защиты от короткого замыкания и т.д.
