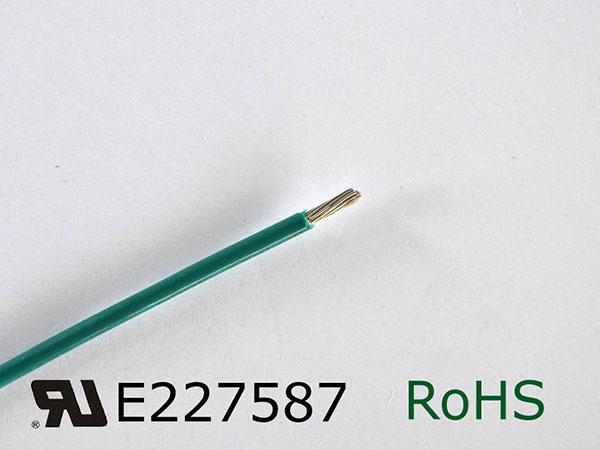

UL 1911 PFA Изолированный провод
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение: 1KV-50KV DC
Температурный диапазон: -100 ℃ ~ 250 ℃
Толерантность:±0.10mm
Проводник: никелированная медь, посеребренная медь или никель
Изоляция: PFA
Цвета: белый-синий-красный-черный-коричневый-желтый-зеленый-прозрачно-желтый / зеленый
Применение: Внутренняя проводка электронных систем зажигания газа.
| Проводник | Изолятор | Электрические характеристики | |||||||||
| 1 кВт | 10 кВт | 30 кВт | 50 кВт | ||||||||
| AWG | Конструкция проводника NO.×Φmm |
Диаметр мм |
Толщина изолятора | Общий диаметр мм |
Толщина изолятора | Общий диаметр мм |
Толщина изолятора | Общий диаметр мм |
Толщина изолятора | Общий диаметр мм |
Макс. сопротивление проводника при темп . 20° C (Ом/км |
| 24 | 7/0.20 | 0.61 | 0.4 | 1.41 | 0.8 | 2.21 | 1 | 2.61 | 1.5 | 3.61 | 85.9 |
| 19/0.12 | 0.6 | 0.4 | 1.4 | 0.8 | 2.2 | 1 | 2.6 | 1.5 | 3.6 | 85.9 | |
| 22 | 7/0.25 | 0.76 | 0.4 | 1.56 | 0.8 | 2.26 | 1 | 2.76 | 1.5 | 3.76 | 54.3 |
| 19/0.15 | 0.76 | 0.4 | 1.56 | 0.8 | 2.26 | 1 | 2.76 | 1.5 | 3.76 | 54.3 | |
| 20 | 7/0.31 | 0.95 | 0.4 | 1.75 | 0.8 | 2.55 | 1 | 2.95 | 1.5 | 3.95 | 34.6 |
| 19/0.19 | 0.96 | 0.4 | 1.76 | 0.8 | 2.56 | 1 | 2.96 | 1.5 | 3.96 | 34.6 | |
| 18 | 7/0.39 | 1.19 | 0.4 | 1.99 | 0.8 | 2.79 | 1 | 3.19 | 1.5 | 4.19 | 21.8 |
| 19/0.235 | 1.18 | 0.4 | 1.98 | 0.8 | 2.78 | 1 | 3.18 | 1.5 | 4.18 | 21.8 | |
| 16 | 7/0.50 | 1.53 | 0.4 | 2.33 | 0.8 | 3.13 | 1 | 3.53 | 1.5 | 4.53 | 13.5 |
| 19/0.30 | 1.51 | 0.4 | 2.31 | 0.8 | 3.11 | 1 | 3.51 | 1.5 | 4.51 | 13.5 | |
| 14 | 19/0.37 | 1.86 | 0.4 | 2.66 | 0.8 | 3.46 | 1 | 3.86 | 1.5 | 4.86 | 8.45 |
| 12 | 19/0.46 | 2.32 | 0.5 | 3.32 | 0.9 | 4.12 | 1.1 | 4.52 | 1.8 | 5.92 | 5.31 |
| 10 | 37/0.43 | 3.02 | 0.6 | 4.22 | 1 | 5.02 | 1.2 | 5.42 | 2 | 7.02 | 3.343 |
